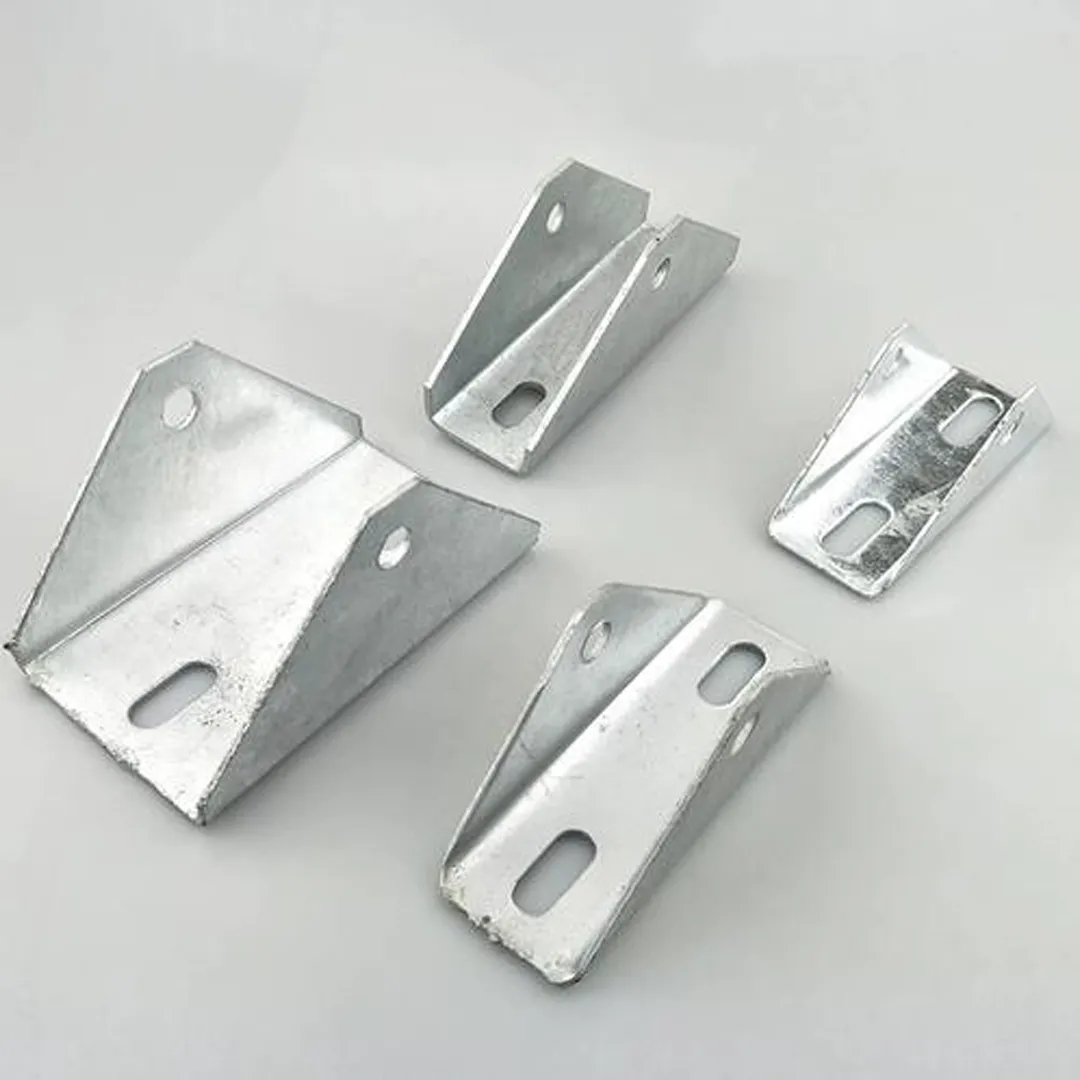

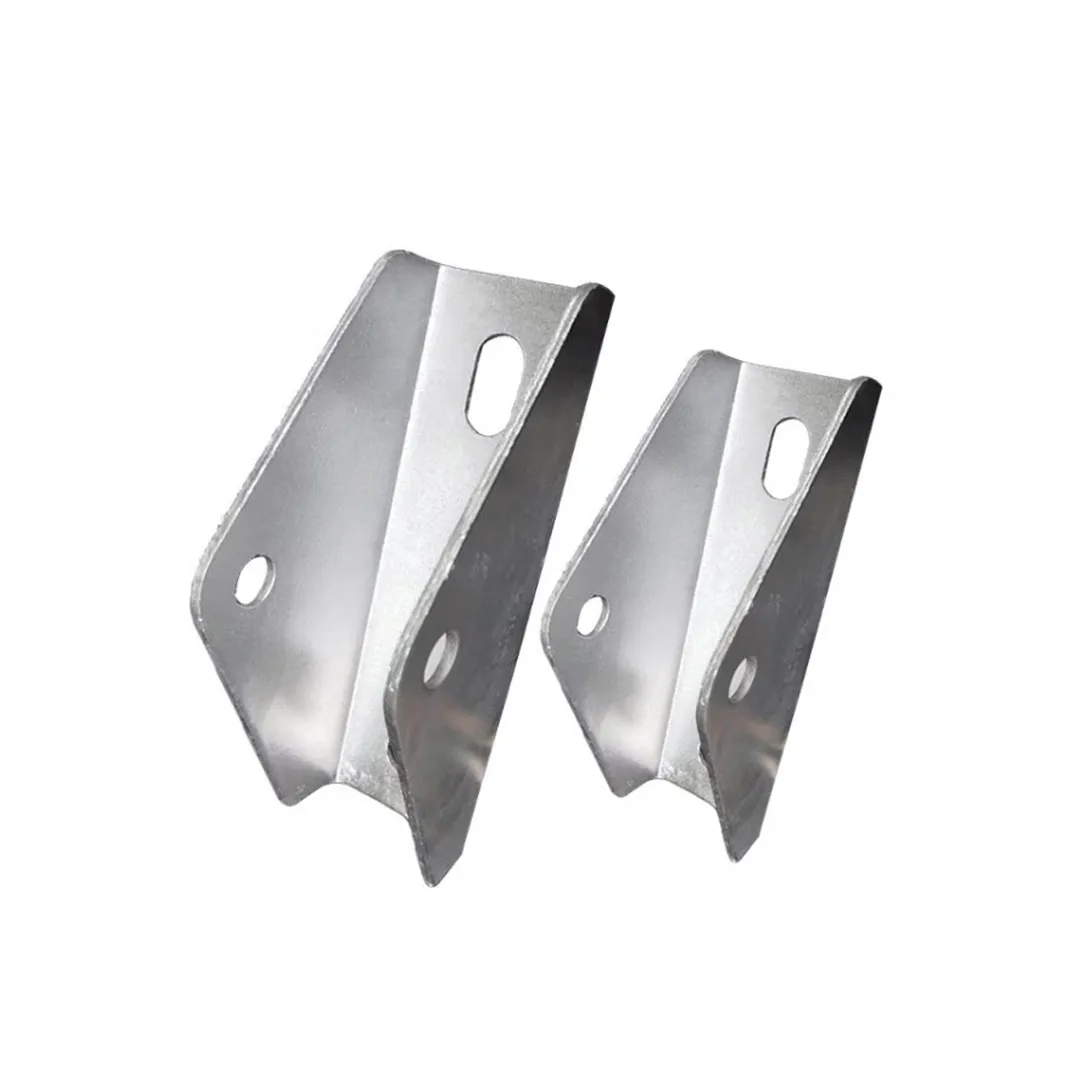

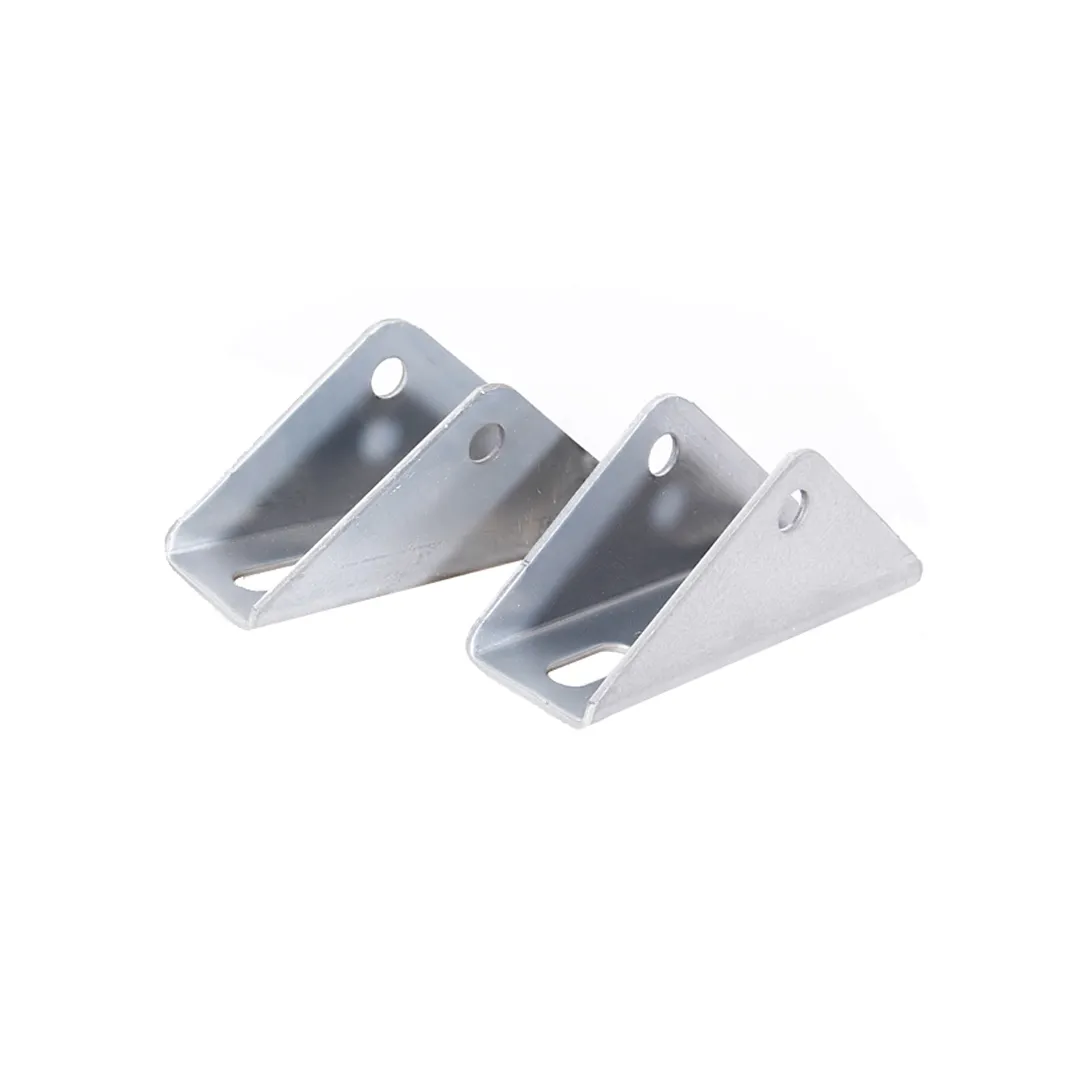

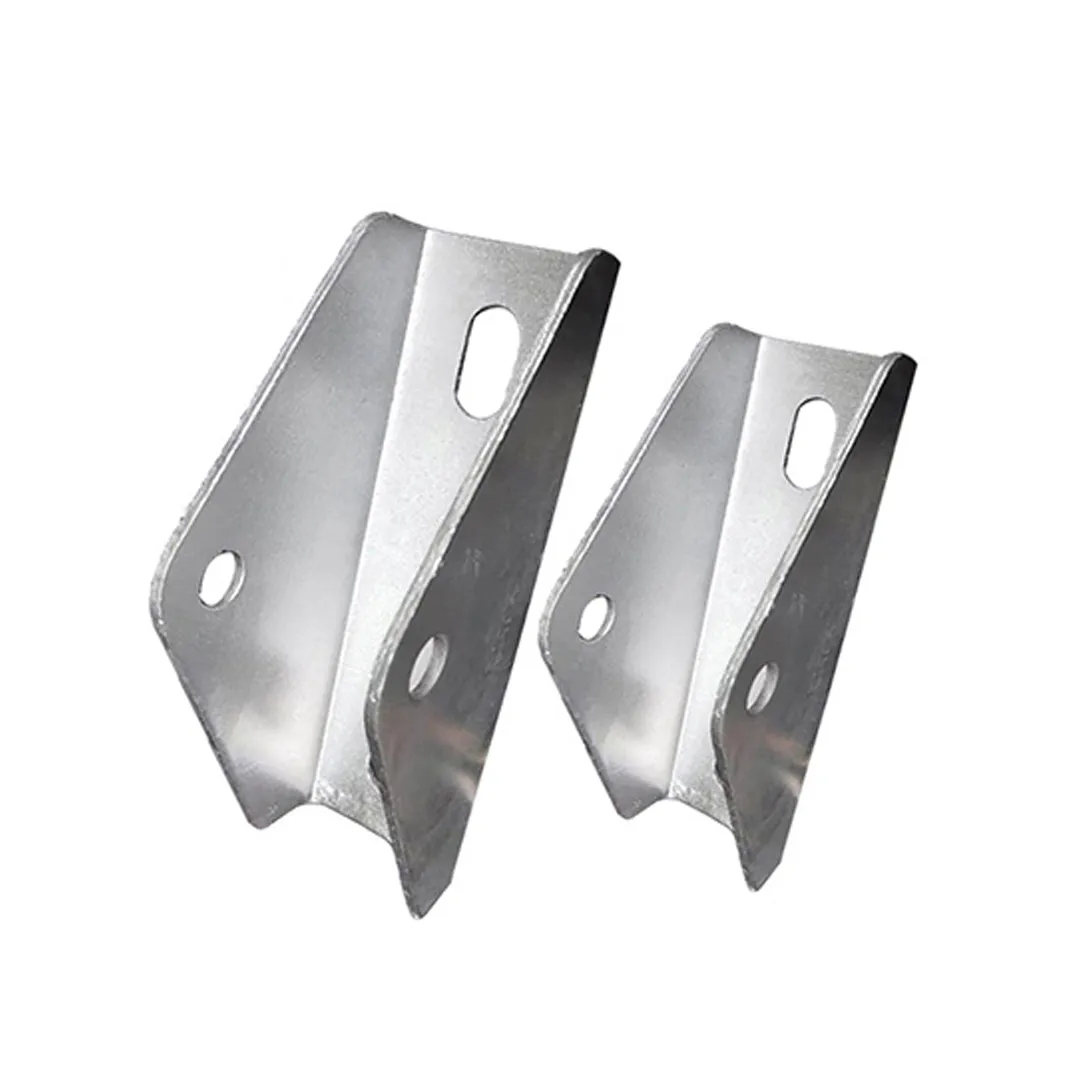

삼각형 커넥터

그만큼삼각형 커넥터광전지 장착 시스템 내에서 빔, 기둥 및 지지 부재를 연결하는 데 사용되는 구조적 보강 구성요소입니다. 삼각형 형상은 기존 플랫 커넥터보다 힘을 더 균등하게 분산하는 자연적으로 안정적인 하중 지지 구조를 생성하여 지지 프레임의 전반적인 강성을 향상시킵니다.

옥상 시스템 또는 대형 지상 태양광 발전소에 설치되는 커넥터는 바람, 눈 및 장기적인 환경 스트레스에 노출되는 장착 시스템의 구조적 무결성을 향상시킵니다.

장기적인 내구성을 위한 프리미엄 소재

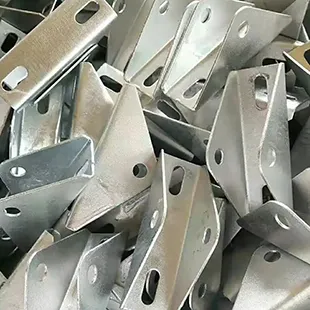

모든삼각형 커넥터사용하여 제조됩니다Q355B(S355JR) 고강도 탄소강, 우수한 인장 강도와 구조적 인성을 제공합니다. 혹독한 실외 조건을 견딜 수 있도록 각 구성 요소는 보호 장치로 보호됩니다.45--85 μm 용융 아연 도금 코팅, 부식, 습기, UV 노출 및 염수 분무에 대한 탁월한 저항성을 제공합니다.

고강도 강철과 산업 등급 부식 방지 기능의 결합은 태양광 설비의 서비스 수명 전반에 걸쳐 안정적인 성능을 보장하는 데 도움이 됩니다.

간편한 설치를 위한 정밀 제작

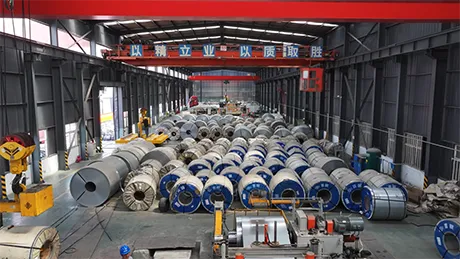

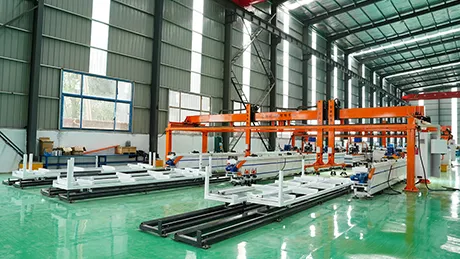

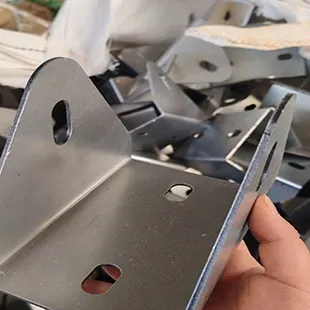

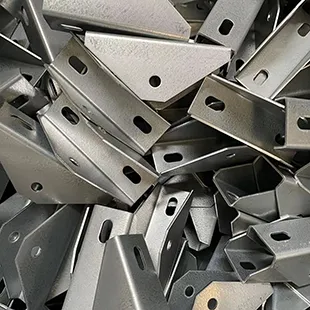

당사의 생산 공정은 자동 스탬핑, CNC 펀칭, 정밀 벤딩 및 엄격한 치수 검사를 결합하여 일관된 제품 품질을 보장합니다.

정확한 구멍 위치 지정과 엄격한 제조 공차로 인해 빠른 설치가 가능하고 조립 중 정렬 문제가 줄어듭니다. 부드러운 모서리와 균일한 표면 처리로 설치 효율성과 구성 요소 신뢰성이 더욱 향상됩니다.

다양한 프로젝트에 대한 유연한 사용자 정의

다양한 태양광 프로젝트에는 다양한 구조 구성이 필요합니다. Energet Solar는 다음을 포함한 포괄적인 맞춤 서비스를 제공합니다.

- 커넥터 치수

- 재료 두께

- 굽힘 각도

- 구멍 직경 및 간격

- 표면 처리 요구 사항

당사의 엔지니어링 팀은 고객과 긴밀히 협력하여 모든 커넥터가 장착 시스템 설계 및 프로젝트 부하 요구 사항과 일치하는지 확인합니다.

기술 사양

일반적인 응용 분야

지상 태양광 발전소

대형 태양광 지지 시스템을 위한 견고한 구조적 강화를 제공하여 풍하중 및 장기간의 구조적 변형에 대한 저항력을 향상시킵니다.

옥상 태양광 설치 시스템

지붕 브래킷과 지지 부재 사이의 연결 지점을 강화하여 설치 안정성을 향상시키는 동시에 바람 진동으로 인한 구조적 움직임을 줄입니다.

태양광 간이 차고

더 높은 내하중 성능과 장기적인 실외 내구성이 요구되는 주차 캐노피 구조의 프레임 강성을 향상시킵니다.

산업 및 상업용 PV 프로젝트

구조적 신뢰성이 중요한 공장, 창고, 물류센터, 상업용 건물에 사용되는 철골 태양광 구조물에 적합합니다.

제품 장점

최적화된 삼각형 구조 설계

기존 플랫 커넥터와 비교하여 삼각형 구성은 여러 지지 방향을 통해 하중을 분산시켜 국부적인 응력 집중을 줄이고 동적 하중 하에서 접합 안정성을 향상시킵니다.

우수한 내식성

두꺼운 용융 아연 도금 코팅은 비, 습기, UV 노출 및 해안 염수 분무로부터 오랫동안 보호 기능을 제공하므로 커넥터가 까다로운 실외 환경에 적합합니다.

높은 제조 정확도

정밀 CNC 가공은 정확한 구멍 위치 지정, 일관된 굽힘 각도 및 탁월한 치수 일관성을 보장하여 설치 시간을 단축하고 조립 품질을 향상시킵니다.

강력한 호환성

다양한 광전지 장착 시스템 및 구조 구성 요소와 호환되므로 신규 설치 및 개조 프로젝트 모두에 쉽게 통합할 수 있습니다.

OEM 및 ODM 지원

Energet Solar는 고객 도면, 기술 사양 또는 프로젝트 요구 사항에 따라 맞춤형 생산을 제공하며 표준 및 비표준 애플리케이션을 모두 지원합니다.

설치 지침

올바른 커넥터를 선택하세요

최적의 보강을 달성하려면 구조 설계, 풍하중 및 장착 시스템 사양을 기반으로 적절한 두께와 치수를 선택하십시오.

연결 표면 준비

완전한 구조적 접촉을 달성하려면 설치 전에 모든 접촉 표면이 깨끗하고 평평하며 녹, 기름 또는 잔해가 없는지 확인하십시오.

적절한 볼트 토크 적용

권장 토크 값에 따라 볼트를 조이십시오. 지나치게 조이면 커넥터가 변형될 수 있으며, 토크가 충분하지 않으면 연결 안정성이 저하될 수 있습니다.

현장 수정 방지

구조적 개조로 인해 설계된 내하중 용량이 감소할 수 있으므로 설치 후 커넥터를 절단, 용접, 드릴링 또는 구부리지 마십시오.

정기 검사 수행

해안 또는 습도가 높은 환경의 경우 아연 도금 표면과 패스너를 정기적으로 검사하여 장기적인 부식 방지를 유지하십시오.

일반적인 설치 실수

몇 가지 설치 실수로 인해 태양광 설치 시스템의 구조적 성능이 저하될 수 있습니다.

잘못된 볼트 토크

지나치게 조이면 커넥터가 변형될 수 있으며, 토크가 부족하면 작동 중 관절 움직임이 발생할 수 있습니다.

잘못 정렬된 설치

정렬이 잘못되면 응력 분포가 고르지 않게 되고 시간이 지남에 따라 구조적 피로가 증가합니다.

혼합 패스너 등급

강도 등급이 다른 볼트를 사용하면 하중 전달이 일관되지 않고 연결 신뢰성이 저하될 수 있습니다.

손상된 아연 도금 표면

아연 도금 후 긁힘이나 과도한 절단으로 인해 강철 기판이 노출되어 부식이 가속화될 수 있습니다.

삼각형 커넥터가 더 나은 성능을 발휘하는 이유

더 높은 구조적 안정성

최적화된 삼각형 형상은 기존 플랫 커넥터보다 더 효율적인 힘 전달을 제공하여 장기간 작동 중에 진동, 조인트 풀림 및 구조적 변형을 줄이는 데 도움이 됩니다.

길어진 실외 서비스 수명

용융 아연 도금은 도장 또는 전기 아연 도금 제품에 비해 내식성이 뛰어나므로 프로젝트 수명 주기 전반에 걸쳐 유지 관리 요구 사항이 줄어듭니다.

더 나은 조립 정밀도

일관된 제조 공차는 설치 효율성을 향상시키고 현장 건설 중 정렬 오류를 줄입니다.

엔지니어링 맞춤화

시중에 나와 있는 많은 표준 커넥터와 달리 당사 제품은 고유한 구조 레이아웃, 장착 시스템 및 프로젝트별 엔지니어링 요구 사항을 충족하도록 맞춤화할 수 있습니다.

자주 묻는 질문

삼각형 커넥터의 주요 기능은 무엇입니까?

이는 빔, 기둥 및 지지 부재 사이의 구조적 접합을 강화하여 광전지 장착 시스템의 전반적인 강성과 안정성을 향상시킵니다.

이 커넥터를 사용할 수 있는 태양광 프로젝트는 무엇입니까?

옥상 PV 시스템, 지상 장착형 태양광 발전소, 태양열 간이 차고, 산업용 태양광 구조물 및 맞춤형 강철 지지 시스템에 적합합니다.

치수를 맞춤 설정할 수 있나요?

예. 우리는 제공합니다OEM 및 ODM고객 도면, 기술 요구 사항 또는 프로젝트 사양을 기반으로 제조합니다.

커넥터가 해안 환경에 적합한가요?

예. 용융 아연 도금 코팅은 염수 분무 및 습기에 대한 저항력이 뛰어나 해안 및 습도가 높은 설치에 적합합니다.

어떤 자료를 사용할 수 있나요?

표준재료는Q355B(S355JR) 탄소강. 프로젝트 요구사항에 따라 기타 자재 옵션을 논의할 수 있습니다.

제품 품질은 어떻게 관리되나요?

모든 생산 배치는 선적 전에 원자재 검사, 치수 검증, 코팅 두께 테스트 및 최종 품질 검사를 거칩니다.

Energet Solar는 기술 지원을 제공합니까?

예. 당사의 엔지니어링 팀은 전 세계 태양광 프로젝트에 대한 제품 선택, 구조 권장 사항, 사용자 정의 및 설치 지침을 지원할 수 있습니다.
