냉간 성형 강철 도리로 태양광 구조물의 강도, 효율성 및 내구성을 어떻게 향상시킬 수 있습니까?

태양광 설치 시스템과 현대식 철골 프로젝트의 경우,에너제트 솔라제공하다냉간 성형 강철 도리구조적 효율성, 치수 정확성, 내부식성, 유연한 맞춤화를 결합하도록 설계된 솔루션입니다. 정밀 냉간 압연 성형을 통해 생산된 이 C형 및 Z형 프로파일은 광전지 구조 및 강철 건물의 2차 하중 지지 부재로 널리 사용됩니다.

냉간 성형 강철 도리는 하중을 전달하고, 주요 구조 부재를 연결하고, 광전지 모듈 어레이를 지지하는 데 중요한 역할을 합니다. 기존의 열간 압연 부품과 비교하여 냉간 성형을 통해 제조업체는 효율적인 재료 활용과 정확한 치수로 최적화된 단면 형상을 만들 수 있습니다. 태양광 프로젝트의 경우 장기적인 구조 성능을 위해서는 적절한 강철 등급, 프로파일 치수, 코팅, 스팬 및 설치 방법을 선택하는 것이 필수적입니다. 이 가이드에서는 냉간 성형 도리의 작동 방식, 주요 응용 분야, 중요한 사양, 제조 고려 사항 및 실제 설치 주의 사항을 설명합니다. 또한 맞춤형 도리 솔루션이 지상 장착형 태양광 발전소, 옥상 PV 시스템, 태양열 간이 차고, 산업용 강철 구조물을 비롯한 다양한 프로젝트 환경을 지원할 수 있는 방법을 간략하게 설명합니다.

목차

1. 냉간 성형 강철 도리란 무엇입니까?
2. 냉간 성형 강철 도리는 어떻게 작동합니까?
3. 주요 이점은 무엇입니까?
4. 구매자는 어떤 사양을 고려해야 합니까?
5. 어디에 사용되나요?
6. 어떻게 제조되나요?
7. 설치 중에 고려해야 할 사항은 무엇입니까?
8. 올바른 도리를 어떻게 선택해야 합니까?
9. 자주 묻는 질문

냉간 성형 강철 도리란 무엇입니까?

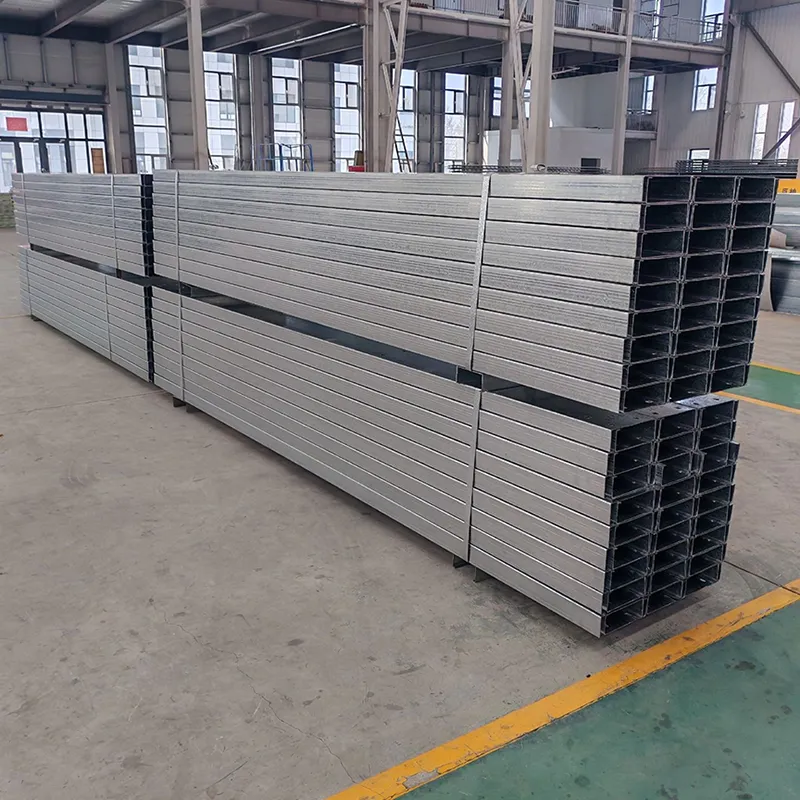

냉간 성형 강철 도리는 강철 스트립 또는 시트를 실온에서 특정 단면 프로파일로 성형하여 제조된 구조용 강철 부재입니다. 일반적인 프로파일에는 C자형 섹션과 Z자형 섹션이 포함됩니다. 성형 공정을 통해 중량 대비 강도가 높고 기하학적으로 일관된 경량 구조 부품이 생성됩니다.

광전지 장착 시스템에서 도리는 일반적으로 보조 구조 부재 역할을 합니다. 이는 태양광 모듈 어레이를 고정하기 위한 안정적인 표면을 제공하는 동시에 기본 빔과 기타 지원 구성 요소를 연결하는 데 도움이 됩니다. 이로 인해 시스템 엔지니어링 중에 도리 기하학, 재료 강도, 연결 설계 및 부식 방지가 중요한 고려 사항이 됩니다.

고온에서 성형되는 열간 압연 구조 단면과 달리 냉간 성형 프로파일은 전체 강철 단면을 높은 성형 온도로 가열하지 않고 생산됩니다. 따라서 연속 롤 성형은 반복 가능한 치수, 정확한 프로파일 및 효율적인 재료 활용을 제공할 수 있습니다.

냉간 성형 강철 도리는 어떻게 작동합니까?

도리의 주요 구조적 목적은 지지되는 구성 요소와 주요 구조 프레임 사이에 하중을 분산시키는 것입니다. 태양광 설치 구조에서 하중은 태양광 모듈의 무게, 풍압, 눈, 유지 관리 활동 및 프로젝트 설계에 지정된 기타 환경 조건에서 발생할 수 있습니다.

단면 형상은 강철 부재가 이러한 하중 하에서 거동하는 방식에 직접적인 영향을 미칩니다. C 및 Z 프로파일은 강철의 양을 상대적으로 효율적으로 유지하면서 유용한 굽힘 저항을 ​​제공할 수 있습니다. 올바르게 설계된 연결은 도리, 보, 기둥, 브래킷 및 모듈 지지 구성 요소 사이에 힘을 전달합니다.

이러한 이유로 도리는 치수나 가격만을 기준으로 선택해서는 안 됩니다. 구조 계산에서는 프로젝트 범위, 예상 하중, 강철 등급, 연결 방법, 처짐 요구 사항 및 적용 가능한 엔지니어링 표준을 고려해야 합니다.

주요 이점은 무엇입니까?

냉간 성형 프로파일은 구조적 효율성, 반복 가능한 제조 및 맞춤화가 중요한 분야에서 점점 더 많이 사용되고 있습니다. 태양광 장착 애플리케이션의 경우 몇 가지 특성으로 인해 특히 유용합니다.

• 효율적인 구조적 기하학:C 및 Z 프로파일은 상대적으로 낮은 구조적 무게를 유지하면서 유용한 하중 지지 성능을 제공할 수 있습니다.
• 차원적 일관성:자동화된 롤 성형 및 정밀 절단은 프로파일 치수와 구멍 위치를 유지하는 데 도움이 됩니다.
• 재료 효율성:최적화된 단면은 적절하게 엔지니어링될 때 불필요한 재료 사용을 줄일 수 있습니다.
• 유연한 사용자 정의:길이, 너비, 높이, 두께, 구멍 및 프로파일 구성은 프로젝트 요구 사항에 맞게 조정할 수 있습니다.
• 부식 방지:용융 아연 도금 및 아연-알루미늄-마그네슘 코팅은 실외 응용 분야에 향상된 보호 기능을 제공할 수 있습니다.
• 설치 호환성:정확하게 위치된 구멍은 브래킷, 볼트 및 기타 구조 구성 요소와의 연결을 단순화할 수 있습니다.

구매자의 경우 이러한 이점은 특히 도리를 표준화된 광전지 장착 설계에 통합할 때 더욱 예측 가능한 제작 및 설치에 기여할 수 있습니다.

구매자는 어떤 사양을 고려해야 합니까?

사양 요구 사항은 구조 계산 및 프로젝트 조건에 따라 다릅니다. Energet Solar의 도리 솔루션의 일반적인 매개변수는 다음과 같습니다.

이러한 수치는 프로젝트별 구조 계산을 대체하기보다는 사용 가능한 제품 옵션으로 취급되어야 합니다. 적절한 프로파일은 항상 실제 설계 하중 및 적용 가능한 표준에 따라 확인되어야 합니다.

어디에 사용되나요?

냉간 성형 도리의 프로필과 치수는 다양한 엔지니어링 요구 사항에 맞게 조정될 수 있으므로 다양한 구조적 응용 분야에 사용할 수 있습니다. 태양광 산업의 일반적인 응용 분야는 다음과 같습니다.

1. 지상에 설치된 태양광 발전소:퍼린은 대형 광전지 어레이를 위한 2차 지지 구조의 일부를 형성할 수 있습니다.
2. 옥상 태양광 발전 시스템:정확한 치수와 제어된 구조적 무게가 중요한 옥상 장착 구조에 통합될 수 있습니다.
3. 태양광 간이 차고:Purlin은 빔 및 기둥과 통합하면서 지붕 및 광전지 모듈을 지원할 수 있습니다.
4. 산업용 강철 건물:철골 구조에서 보조 구조 부재로 기능할 수 있습니다.
5. 맞춤형 강철 구조물:도면 및 엔지니어링 요구 사항에 따라 프로젝트별 프로파일을 생성할 수 있습니다.

실제 적용은 제품 치수만으로 결정하기보다는 구조 설계에 따라 결정되어야 합니다. 바람, 눈, 지진 조건, 경간 길이, 연결 세부 사항 및 설치 환경이 모두 필요한 사양에 영향을 미칠 수 있습니다.

어떻게 제조되나요?

작은 치수 변화도 대규모 태양광 설치 전반에 걸쳐 조립 및 연결 정확도에 영향을 미칠 수 있으므로 안정적인 제조 공정이 필수적입니다. 현대 생산은 일반적으로 연속 성형, 자동 절단, 펀칭, 검사 및 표면 처리를 결합합니다.

에너제트 솔라는 도리 생산을 위해 냉간 압연 성형, 자동 펀칭, 레이저 절단 및 표면 처리 공정을 사용합니다. 제조 능력에는 40개 이상의 생산 라인이 포함되어 표준 및 맞춤형 생산 요구 사항을 모두 지원합니다.

제조 작업 흐름에는 일반적으로 다음이 포함될 수 있습니다.

• 강철 스트립 원료의 선택 및 검사.
• 지정된 C 또는 Z 프로파일로 연속 냉간 압연 성형.
• 필요한 구멍 패턴에 따라 정밀한 펀칭.
• 지정된 길이로 정확하게 절단합니다.
• 용융 아연 도금 또는 ZAM 코팅과 같은 표면 처리.
• 치수 및 코팅 검사.
• 운송을 위한 포장 및 준비.

대규모 태양광 프로젝트의 경우 설치 중에 수백 또는 수천 개의 구조 부재가 함께 작동해야 할 수 있으므로 생산 일관성이 특히 중요합니다.

설치 중에 고려해야 할 사항은 무엇입니까?

아무리 잘 제작된 도리라도 현장에서 잘못 설치되거나 수정되면 성능 문제가 발생할 수 있습니다. 따라서 건설 계획에는 몇 가지 실제적인 고려 사항이 포함되어야 합니다.

설계된 범위를 따르십시오.

단순히 구조 부재 수를 줄이기 위해 설계된 설치 범위를 초과하지 마십시오. 과도한 스팬은 바람이나 눈 하중 하에서 처짐과 구조적 응력을 증가시킬 수 있습니다.

통제되지 않은 절단 및 드릴링 방지

무작위 절단, 드릴링 또는 굽힘은 설계된 단면을 변경하고 구조 부재를 약화시킬 수 있습니다. 필요한 수정 사항은 프로젝트 엔지니어나 제조업체에 확인되어야 합니다.

표면 코팅 보호

운반 및 설치 시 불필요한 충격이나 긁힘을 피하십시오. 코팅 손상이 발생하면 국부적인 부식을 제한하기 위해 적절한 수리 절차를 따라야 합니다.

배수를 고려하세요

옥외 철재 부재는 불필요한 물 고임 영역을 생성하는 방식으로 설치되어서는 안 됩니다. 적절한 배수는 장기간의 습기 노출을 줄이고 코팅 내구성을 지원합니다.

부식이 심한 환경 검사

해안선 근처나 습도가 높은 산업 환경에 위치한 프로젝트에는 강화된 부식 방지 및 정기 검사가 필요할 수 있습니다. 코팅 시스템은 실제 환경 노출에 따라 선택되어야 합니다.

올바른 도리를 어떻게 선택해야 합니까?

적합한 도리를 선택하려면 프로파일 치수를 비교하는 것 이상이 필요합니다. 전문적인 조달 프로세스에서는 재료 사양을 구조적 요구 사항 및 환경 조건과 연결해야 합니다.

• 설계 하중을 정의합니다.바람, 눈, 지진, 사하중 및 기타 관련 프로젝트 하중을 설정합니다.
• 구조적 범위를 확인하십시오.지지 부재 사이에 필요한 거리를 결정합니다.
• 강종을 선택하세요:강도 요구 사항과 해당 표준에 따라 적합한 등급을 선택하십시오.
• 프로필을 선택하세요:구조 계산 및 연결 요구 사항에 따라 C 및 Z 구성을 비교합니다.
• 코팅을 지정하십시오:환경 노출 및 예상 서비스 조건에 따라 HDG 또는 ZAM을 고려하십시오.
• 구멍 패턴 확인:브래킷과 커넥터를 효율적으로 조립하려면 정확한 구멍 간격이 중요합니다.
• 제조 능력 검토:공급업체가 필요한 볼륨에 대해 치수 일관성을 유지할 수 있는지 확인하십시오.
• 맞춤설정 옵션을 확인하세요.CAD 기반 생산은 프로젝트별 치수와 연결 세부 사항을 일치시키는 데 도움이 됩니다.

경험이 풍부한 사람과 함께 일하기냉간 성형 강철 도리 제조업체대규모 프로젝트에 대한 사양 검토, 사용자 정의, 생산 조정 및 기술 지원을 단순화할 수 있습니다.

태양광 도리의 제조 품질이 왜 중요한가요?

태양광 설치 시스템은 수년 동안 실외 조건에 노출되므로 구조 구성 요소에는 일관된 형상과 적절한 부식 방지가 필요합니다. 제조 품질은 개별 도리를 효율적으로 조립할 수 있는지 여부와 완성된 구조가 의도한 대로 작동하는지 여부에 직접적인 영향을 미칩니다.

에너제트 솔라는 생산 공정의 일부로 원자재 제어, 냉간 압연 성형, 자동 펀칭, 치수 검사, 코팅 검사 및 최종 포장을 결합합니다. 또한 이 회사는 맞춤형 프로젝트에 대한 사전 판매 엔지니어링 컨설팅, 생산 추적 및 판매 후 기술 지원도 제공합니다.

국제 구매자의 경우, 프로젝트에 다양한 프로파일 크기, 강철 등급, 코팅 사양, 구멍 배열, 포장 방법 또는 배송 일정이 필요한 경우 이러한 전체 주기 접근 방식이 유용할 수 있습니다.

냉간 성형 강철 도리에 대해 자주 묻는 질문

냉간 성형 도리와 열간 압연 도리의 차이점은 무엇입니까?

냉간 성형 도리(Cold-formed Purlin)는 강철 스트립 또는 시트를 실온에서 성형하여 성형합니다. 경량 구조, 정확한 치수 및 효율적인 단면 설계를 제공할 수 있습니다. 열간압연 도리는 고온 압연을 통해 생산되며 다양한 구조적 요구 사항에 따라 선택될 수 있습니다.

에너제트 솔라는 도면에 따라 도리를 제조할 수 있습니까?

예. Energet Solar는 CAD 도면 및 프로젝트별 요구 사항을 기반으로 맞춤형 생산을 지원합니다. 구매자는 기술 검토를 위해 치수, 구멍 패턴, 재료 등급, 코팅 요구 사항 및 기타 엔지니어링 정보를 제공할 수 있습니다.

냉간 성형 도리는 해안 태양광 프로젝트에 적합합니까?

강종, 구조 설계, 부식 방지 시스템을 적절하게 선택하면 적합할 수 있습니다. 용융 아연 도금 및 ZAM 코팅 옵션은 까다로운 실외 환경에 추가적인 부식 방지 기능을 제공할 수 있습니다.

어떤 강종을 사용할 수 있나요?

사용 가능한 옵션에는 Q235B, Q355B, S235JR, S355JR은 물론 S250GD, S350GD, S420GD 등 일부 ZAM 코팅 재종도 포함됩니다. 구조계산 및 프로젝트 기준에 따라 적절한 등급을 선택해야 합니다.

어떤 산업에서 이 도리를 사용합니까?

일반적인 응용 분야에는 지상 장착형 태양광 발전소, 옥상 태양광 발전 시스템, 태양열 간이 차고, 산업용 강철 프레임 건물 및 2차 하중 지지 부재가 필요한 기타 강철 구조물이 포함됩니다.

도리 치수를 맞춤 설정할 수 있나요?

예. 사용자 정의에는 프로파일 치수, 길이, 두께, 구멍 위치 지정, 강철 등급, 표면 처리 및 포장이 포함될 수 있습니다. 최종 사양은 프로젝트의 구조 및 설치 요구 사항에 따라 확인되어야 합니다.

결론

적절하게 가공된 도리를 사용하면 광전지 및 강철 프레임 응용 분야에서 구조적 안정성, 효율적인 자재 활용, 설치 정확성 및 장기 내구성에 기여할 수 있습니다. 적절한 프로파일 형상, 검증된 강철 등급, 적절한 부식 방지, 정밀 제조 및 프로젝트별 엔지니어링을 결합함으로써 구매자는 구조의 실제 요구 사항에 맞는 도리 솔루션을 개발할 수 있습니다. 태양광 설치 프로젝트를 계획 중이고 맞춤형 사양, 도면, 코팅 옵션 또는 대량 주문 지원이 필요한 경우,저희에게 연락주세요에너제트 솔라에서 전문적인 기술 상담과 맞춤형 견적을 받아보세요.

에너제트 솔라의 PV 장착 솔루션을 살펴보고 구조용 강철 프로파일, 태양광 장착 액세서리 및 맞춤형 지원 시스템에 대해 자세히 알아보세요.
