에너제트 솔라제공한다구조적 중공 단면효율적인 부하 분산, 구조적 견고성, 감소된 자중 및 내구성 있는 표면 보호를 결합하여 태양광 설치 시스템 및 옥외 강철 구조물용으로 설계된 솔루션입니다. 태양광 개발자, EPC 계약자, 장착 시스템 제조업체 및 유통업체의 경우 올바른 중공 강철 프로파일을 선택하면 구조 안정성, 설치 효율성 및 장기 프로젝트 성과에 직접적인 영향을 미칠 수 있습니다.
구조용 중공 섹션은 광전지 장착 시스템, 태양광 간이 차고, 지상 장착형 태양광 발전소, 상업용 옥상, 농업용 구조물 및 기타 옥외 강철 응용 분야에 널리 사용되는 폐쇄형 관형 강철 프로파일입니다. 기존의 견고한 부재와 비교하여 중공 형상은 강도, 강성, 재료 소비 및 구조적 무게 사이의 효율적인 균형을 제공할 수 있습니다.
이 기사에서는 구조용 중공 단면의 작동 방식, 정사각형 및 직사각형 프로파일이 태양광 구조물에 적합한 이유, 재료 등급 및 보호 코팅이 성능에 미치는 영향, 구매자가 공급업체를 선택하기 전에 평가해야 할 사항에 대해 설명합니다. 또한 엔지니어링 및 조달 팀이 더 나은 결정을 내리는 데 도움이 되는 제조 프로세스, 사용자 정의 옵션, 품질 관리 고려 사항 및 실제 응용 프로그램을 검토합니다.
목차
구조적 중공 단면이란 무엇입니까?

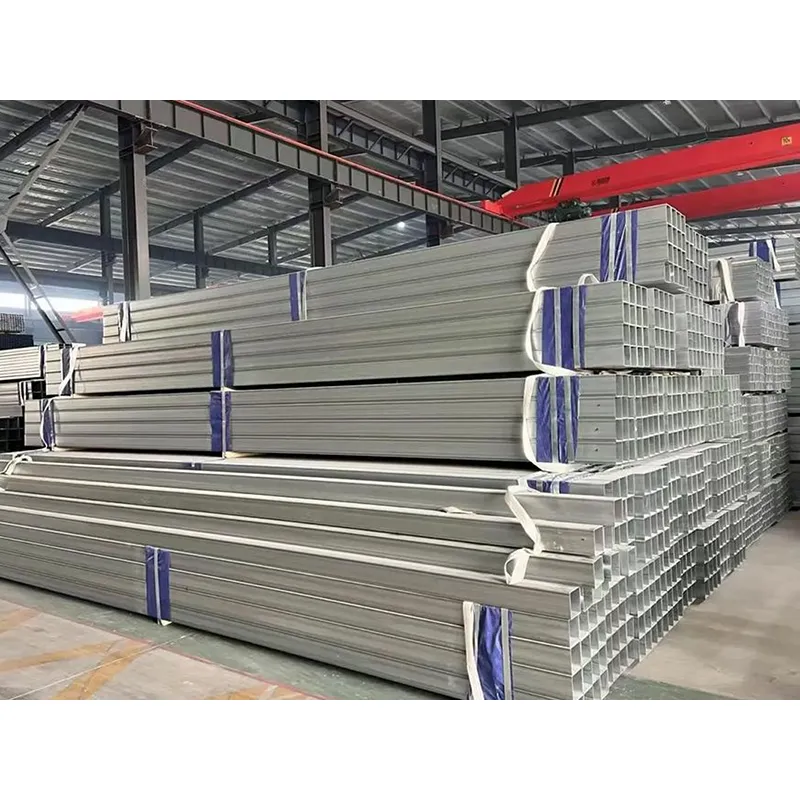

구조용 중공 단면은 단면이 닫힌 관형 강철 구조 부재입니다. 단단한 강철 막대와 달리 연속적인 외부 프로파일을 유지하면서 내부 빈 영역을 포함합니다. 구조적 적용을 위한 가장 일반적인 구성은 정사각형 중공 단면(SHS)과 직사각형 중공 단면(RHS)입니다.
이 형상을 통해 엔지니어는 불필요한 재료를 추가하지 않고도 유용한 구조적 성능을 얻을 수 있습니다. 광전지 장착 구조에서 중공 부분은 기둥, 보, 버팀대 및 기타 하중 지지 부재로 기능할 수 있습니다. 폐쇄형 프로필은 구조물이 수직 하중, 풍압, 비틀림 힘 및 변화하는 실외 조건의 조합을 견뎌야 하는 경우 특히 중요합니다.
태양광 프로젝트의 목적은 단순히 가장 무거운 강철 부재를 선택하는 것이 아닙니다. 보다 효율적인 설계에서는 강도, 강성, 단면 치수, 벽 두께, 연결 요구 사항, 환경 노출 및 전체 구조 중량을 함께 고려합니다.
중공 구조가 구조적 효율성을 향상시키는 이유는 무엇입니까?
구조용 중공 단면의 성능은 닫힌 관형 형상에 크게 영향을 받습니다. 재료는 중앙에 완전히 집중되지 않고 단면 주변에 배치됩니다. 이 구성은 단면 크기, 무게, 굽힘 저항 및 비틀림 강성 간의 효율적인 관계를 제공할 수 있습니다.
태양광 장착 구조물의 경우 구조 부재가 여러 하중 방향에 노출되기 때문에 이는 중요합니다. 바람은 측면 및 비틀림 힘을 생성할 수 있는 반면, 모듈 및 장착 구성 요소의 무게는 수직 하중을 생성합니다. 잘 설계된 중공 섹션은 이러한 힘을 작은 영역에 집중시키는 대신 부재 전체에 분산시키는 데 도움이 됩니다.
- 효율적인 부하 분산:닫힌 프로파일은 단면 전체에 구조적 힘을 분산시키는 데 도움이 됩니다.
- 좋은 굽힘 성능:기하학적 구조는 구조적 무게를 제어하면서 굽힘에 대한 유용한 저항력을 제공할 수 있습니다.
- 비틀림 강성:폐쇄형 섹션은 비틀림 저항이 중요한 응용 분야에 매우 적합합니다.
- 자중 감소:불필요한 재료를 줄이면 전체 장착 구조의 무게를 줄이는 데 도움이 될 수 있습니다.
- 깔끔한 구조 외관:정사각형 및 직사각형 프로파일은 눈에 띄는 옥외 구조물에 깔끔한 기하학적 구조를 제공합니다.
그러나 형상만으로는 최적의 단면을 결정할 수 없습니다. 엔지니어는 지역 바람, 눈, 지진, 경간, 연결, 기초 및 적용 가능한 설계 요구 사항을 기반으로 구조 계산을 확인해야 합니다.
태양광 장착 시스템의 주요 이점은 무엇입니까?
| 성능 요인 | 구조적 중공 단면의 장점 | 태양광 프로젝트 가치 |
|---|---|---|
| 구조적 강도 | 효율적인 폐쇄형 단면 형상 | PV 모듈 및 장착 어셈블리에 대한 안정적인 지원 |
| 비틀림 강성 | 닫힌 프로파일은 비틀림에 대한 저항력을 향상시킵니다. | 가변적인 풍하중을 받는 노출된 구조물에 유용합니다. |
| 구조적 무게 | 단면 둘레에 강철을 효율적으로 사용 | 불필요한 사하중을 줄일 수 있습니다. |
| 치수 유연성 | 정사각형 및 직사각형 구성으로 제공 | 다양한 구조 레이아웃 및 연결 디자인 지원 |
| 부식 방지 | HDG 및 ZAM 옵션을 지정할 수 있습니다. | 까다로운 실외 환경에 적합 |
| 맞춤화 | 치수, 벽 두께, 길이 및 가공을 맞춤 설정할 수 있습니다. | 프로젝트별 엔지니어링 요구 사항을 충족하는 데 도움이 됩니다. |
이러한 장점은 태양광 프로젝트에 수천 개의 반복적인 구조 부재가 포함될 때 특히 중요합니다. 중량 효율성, 치수 일관성 또는 설치 호환성이 조금만 향상되더라도 운송, 조립, 기초 요구 사항 및 전체 프로젝트 경제성에 영향을 미칠 수 있습니다.
어떤 재료와 표면 처리가 가능합니까?
재료 선택은 구조 계산, 환경 조건, 제작 요구 사항 및 적용 가능한 엔지니어링 표준을 기반으로 해야 합니다. Energet Solar는 일반적으로 Q235B 및 Q355B와 같은 탄소강 등급을 사용하는 구조용 중공 단면을 공급하며, 프로젝트 사양에 따라 다른 등급도 고려할 수 있습니다.
Q235B 탄소강
Q235B는 적당한 강도와 안정적인 제조 특성이 요구되는 일반 구조 응용 분야에 널리 사용됩니다. 구조 설계로 확인되면 기존의 많은 태양광 장착 응용 분야에 적합할 수 있습니다.
Q355B 탄소강
Q355B는 Q235B보다 더 높은 항복 강도를 제공하며 더 높은 구조 용량이나 최적화된 단면 설계가 필요한 프로젝트에 고려할 수 있습니다. 엔지니어는 강도가 더 높은 등급이 자동으로 최상의 솔루션이라고 가정하기보다는 계산된 하중을 기준으로 등급을 선택해야 합니다.
용융 아연 도금
일반적으로 HDG로 알려진 용융 아연 도금은 강철을 대기 부식으로부터 보호하는 데 도움이 되는 보호 아연 코팅을 제공합니다. 이는 옥외 강철 구조물 및 광전지 장착 응용 분야에 널리 사용됩니다.
ZAM코팅
ZAM은 아연-알루미늄-마그네슘 코팅 기술을 말합니다. 강력한 부식 방지 기능을 제공하도록 설계되었으며 특히 습한 환경과 해안 조건을 포함한 까다로운 실외 환경에 적합합니다.
코팅을 선택할 때 구매자는 지역 습도, 염분 노출, 산업 오염 물질, 예상 서비스 수명, 처리 요구 사항 및 프로젝트 유지 관리 전략을 고려해야 합니다.
구조적 중공 단면은 어디에 사용됩니까?
Structural Hollow 단면의 다양성으로 인해 다양한 구조적 역할을 수행할 수 있습니다. 태양광 공학에서 그 응용 분야는 단일 장착 구성 이상으로 확장됩니다.
지상 태양광 발전소
중공 강철 프로파일은 유틸리티 규모의 태양광 발전소에서 기둥, 빔, 버팀대 및 기타 구조 부재로 사용할 수 있습니다. 강도와 구조적 효율성의 조합은 바람과 눈 하중에 노출되는 대규모 어레이에 유용합니다.
상업 및 산업 옥상 태양광
옥상 프로젝트의 경우 불필요한 구조적 무게를 줄이는 것이 중요한 설계 고려 사항이 될 수 있습니다. 적절하게 설계된 중공 섹션은 지붕에 가해지는 추가 하중을 제어하는 동시에 구조적 지지를 제공할 수 있습니다.
태양열 간이 차고
태양광 간이 차고에는 아래에 사용 가능한 주차 공간을 만드는 동시에 태양광 모듈을 지원할 수 있는 안정적인 기둥과 빔이 필요합니다. 정사각형 및 직사각형 중공 프로파일은 깔끔한 건축 외관과 실용적인 구조 기하학을 제공할 수 있습니다.
농업 및 어업 태양광 프로젝트
태양광 발전과 농업 또는 양식 활동을 결합하는 프로젝트에는 더 넓은 범위와 내구성 있는 옥외 구조물이 필요할 수 있습니다. 구조용 중공 섹션은 치수와 기계적 특성이 엔지니어링 요구 사항을 충족할 때 이러한 시스템에 통합될 수 있습니다.
기타 옥외 철골 구조물
광전지 외에도 중공 구조 프로파일은 장비 플랫폼, 통로, 가드레일, 지지 프레임 및 기타 옥외 강철 구조물에도 사용할 수 있습니다.
구조용 중공 단면은 어떻게 제조됩니까?
치수 편차가 연결, 설치 정확도 및 구조 성능에 영향을 미칠 수 있으므로 일관된 제조가 필수적입니다. 전문적인 생산 공정에는 일반적으로 성형, 용접, 교정, 절단, 표면 처리 및 검사가 결합됩니다.
- 철강 재료 준비:지정된 등급 및 프로젝트 요구 사항에 따라 적합한 탄소강이 선택됩니다.
- 정밀 롤 성형:강철은 필요한 프로파일로 점진적으로 형성됩니다.
- 자동 용접:성형된 강철을 용접하여 연속적인 중공 단면을 만듭니다.
- 교정:단면은 적절한 직진성과 치수 일관성을 유지하도록 가공됩니다.
- 고정 길이 절단:섹션은 표준 또는 사용자 정의된 프로젝트 치수에 따라 절단됩니다.
- 표면 보호:환경 요구 사항에 따라 HDG, ZAM 또는 기타 지정된 처리를 적용할 수 있습니다.
- 최종 검사:치수, 벽 두께, 직진도, 코팅 품질 및 기타 특정 특성을 확인한 후 출하합니다.
대규모 태양광 프로젝트의 경우 설치 중에 수백 또는 수천 개의 구조 구성 요소가 서로 맞아야 할 수 있으므로 생산 일관성이 특히 중요합니다.
구매자는 올바른 구조적 중공 섹션을 어떻게 선택해야 합니까?
올바른 제품을 선택하려면 톤당 최저 가격을 비교하는 것 이상이 필요합니다. 조달팀은 주문을 하기 전에 전체 기술 및 공급망 상황을 평가해야 합니다.
1. 구조설계 확인
필요한 하중, 범위, 지지 조건, 연결 방법 및 적용 가능한 설계 표준부터 시작하십시오. 단면 치수와 벽 두께는 엔지니어링 계산을 기반으로 선택해야 합니다.
2. 적절한 강종 선택
Q235B, Q355B 또는 다른 등급이 계산된 구조 요구 사항에 적합한지 여부를 결정합니다. 재료 선택은 문서화되고 추적 가능해야 합니다.
3. 설치 환경 평가
해안, 습한, 산업 및 노출이 많은 환경에서는 표준 내륙 적용보다 더 강력한 부식 방지가 필요할 수 있습니다. HDG와 ZAM은 실제 프로젝트 조건을 기준으로 비교되어야 합니다.
4. 치수 정확도 확인
정확한 치수는 연결 호환성과 설치 효율성을 향상시키는 데 도움이 됩니다. 구매자는 공차, 벽 두께, 직진도, 길이 및 필요한 구멍 가공을 확인해야 합니다.
5. 맞춤형 제조를 고려하세요
대규모 프로젝트의 경우 길이, 치수, 벽 두께, 구멍 및 표면 마감을 맞춤화하면 설치 현장에서 불필요한 제작 작업을 줄이는 데 도움이 될 수 있습니다.
6. 공급업체 역량 평가
공급업체는 제조 능력, 품질 관리 절차, 생산 일관성, 납품 능력, 기술 지원 및 태양광 프로젝트 경험을 평가받아야 합니다.
중공 구조 섹션에 Energet Solar를 선택하는 이유는 무엇입니까?
에너제트 솔라는 일반 철강 유통업체로만 운영되기보다는 광전지 장착 시스템과 구조용 철강 솔루션에 중점을 두고 있습니다. 이 회사는 전 세계적으로 1,000개 이상의 PV 프로젝트에 구조 부품을 공급해 왔으며 상당한 연간 생산 능력을 갖춘 여러 제조 시설을 운영하고 있습니다.
생산 능력에는 정밀 롤 성형, 자동 용접, 교정, 절단 및 표면 마무리가 포함됩니다. 품질 절차에는 적용 가능한 요구 사항에 따른 치수 측정, 벽 두께 검증, 직진성 검사, 코팅 검사 및 기계적 테스트가 포함됩니다.
에너제트 솔라는 맞춤형 구조용 중공 단면 생산도 지원합니다. 구매자는 평가를 위해 프로젝트 도면이나 기술 사양을 제공할 수 있으므로 엔지니어링 팀은 생산 전에 치수, 벽 두께, 길이, 환경 조건 및 표면 보호를 고려할 수 있습니다.
- PV 중심 구조 제조 경험
- 정사각형 및 직사각형 중공 단면 구성
- Q235B 및 Q355B 탄소강 옵션
- 용융 아연도금 및 ZAM 표면 보호
- 맞춤형 치수, 길이 및 벽 두께
- OEM 및 대량 생산 지원
- 치수 및 코팅 품질 검사
- EPC 계약자, 유통업체, 태양광 설치 제조업체 지원
더 폭넓은 구조 프로파일 선택을 위해 구매자는 Energet Solar의 구조용 강철 모양 및 관련 태양광 장착 액세서리를 탐색할 수도 있습니다.
자주 묻는 질문
구조적 중공 단면은 주로 어떤 용도로 사용되나요?
구조용 중공 섹션은 주로 광전지 장착 시스템, 지상 장착형 태양광 발전소, 옥상 태양광 구조물, 태양광 간이 차고, 농업 발전 프로젝트 및 기타 실외 강철 프레임워크에서 내력 강철 부재로 사용됩니다.
SHS와 RHS의 차이점은 무엇입니까?
SHS는 Square Hollow Section의 약자로 두 주요 측면의 외부 치수가 동일합니다. RHS는 Rectangular Hollow Section을 나타내며 너비와 높이 치수가 다릅니다. 적절한 프로파일은 구조 계산, 형상, 연결 요구 사항 및 프로젝트 설계에 따라 달라집니다.
구조용 중공 단면에는 어떤 강종을 사용할 수 있나요?
일반적인 옵션에는 Q235B 및 Q355B 탄소강이 포함됩니다. 요구되는 항복 강도, 구조 계산, 해당 표준 및 프로젝트 사양에 따라 올바른 등급을 선택해야 합니다.
Structural Hollow 단면이 해안 태양광 프로젝트에 적합합니까?
네, 강종, 단면 설계, 연결부, 부식 방지 시스템을 올바르게 선택하면 적합할 수 있습니다. HDG 및 ZAM 코팅은 실외 응용 분야에 향상된 보호 기능을 제공할 수 있으며 해안 프로젝트는 특정 엔지니어링 및 부식 환경 평가를 받아야 합니다.
에너제트 솔라는 맞춤형 중공 단면을 제조할 수 있습니까?
예. Energet Solar는 맞춤형 치수, 벽 두께, 길이, 구멍 처리 및 표면 마감을 지원합니다. 생산은 엔지니어링 도면이나 프로젝트별 기술 사양을 기반으로 할 수 있습니다.
견적요청시 무엇을 제공해야 하나요?
보다 정확한 견적을 위해 구매자는 필요한 프로파일 유형, 치수, 벽 두께, 강철 등급, 길이, 수량, 표면 처리, 대상, 적용 및 사용 가능한 엔지니어링 도면 또는 기술 사양을 제공해야 합니다.
결론
구조용 중공 섹션은 폐쇄형 관형 형상이 구조적 강도, 비틀림 강성, 치수 유연성 및 제어된 구조적 무게를 결합할 수 있기 때문에 현대 태양광 장착 구조에 효율적인 솔루션을 제공합니다. 단면 치수, 강철 등급, 부식 방지, 제조 정확도 및 엔지니어링 요구 사항이 적절하게 일치하면 지상 장착 PV 발전소, 옥상, 태양열 간이 차고, 농업 발전 시스템 및 기타 옥외 구조물 전반에 걸쳐 안정적인 성능을 지원할 수 있습니다.
새로운 광전지 프로젝트를 위해 중공 구조 섹션을 소싱하거나 엔지니어링 도면을 기반으로 맞춤형 강철 프로파일이 필요한 경우 Energet Solar는 전문적인 제품 추천, 맞춤형 제조 및 프로젝트 중심 지원을 제공할 수 있습니다. 사양, 필요한 수량, 애플리케이션 세부정보를 공유하고저희에게 연락주세요오늘 귀하의 프로젝트에 적합한 구조적 중공 단면 솔루션에 대해 논의하겠습니다.
