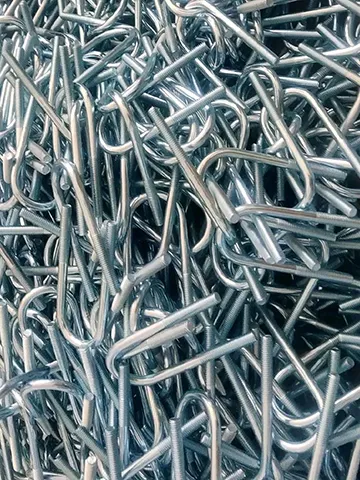

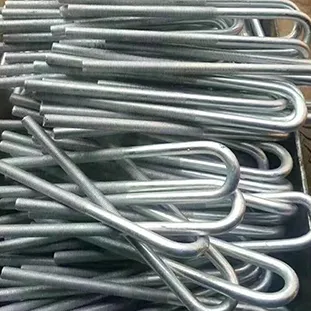

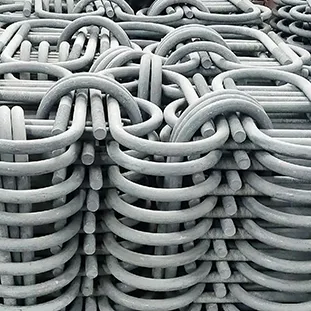

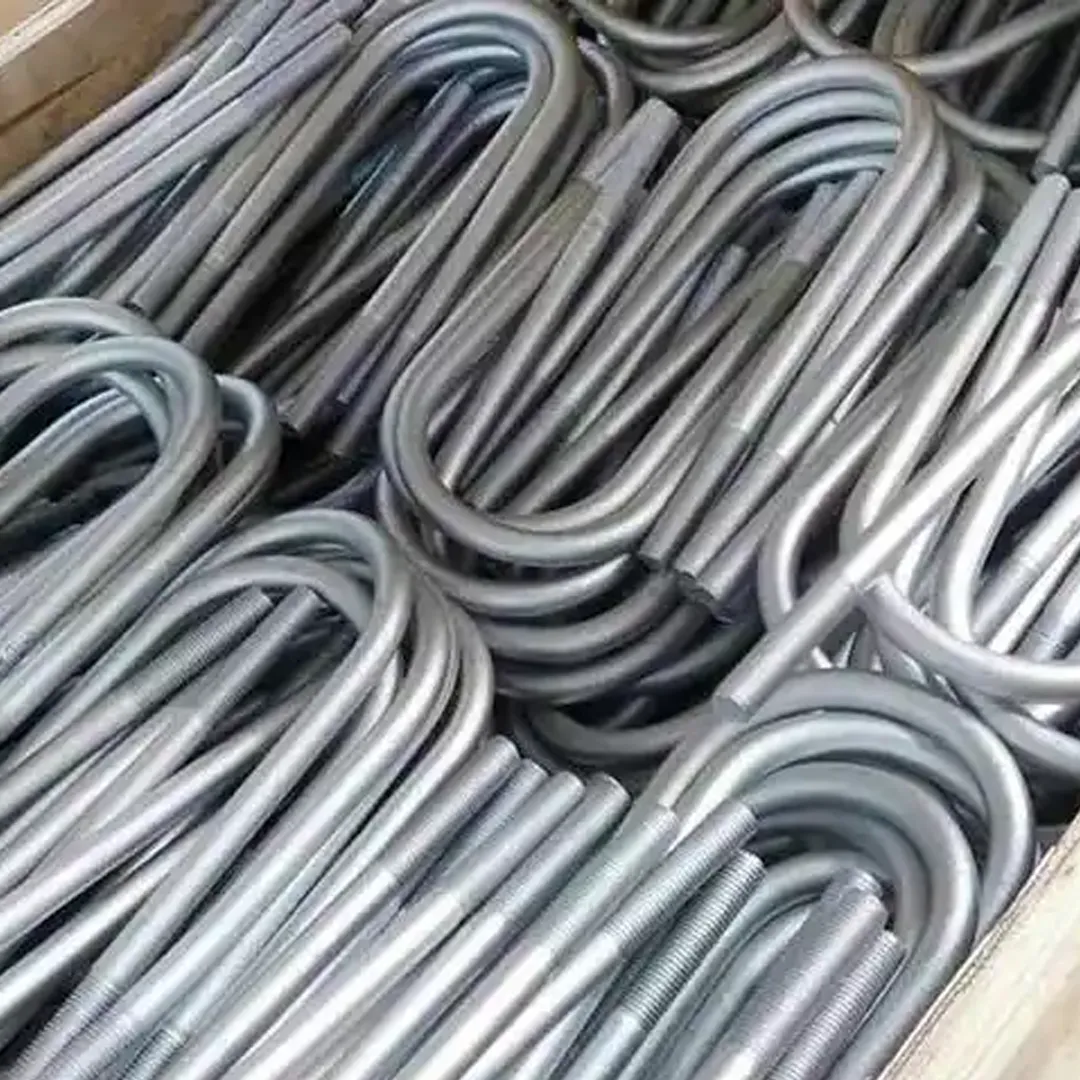

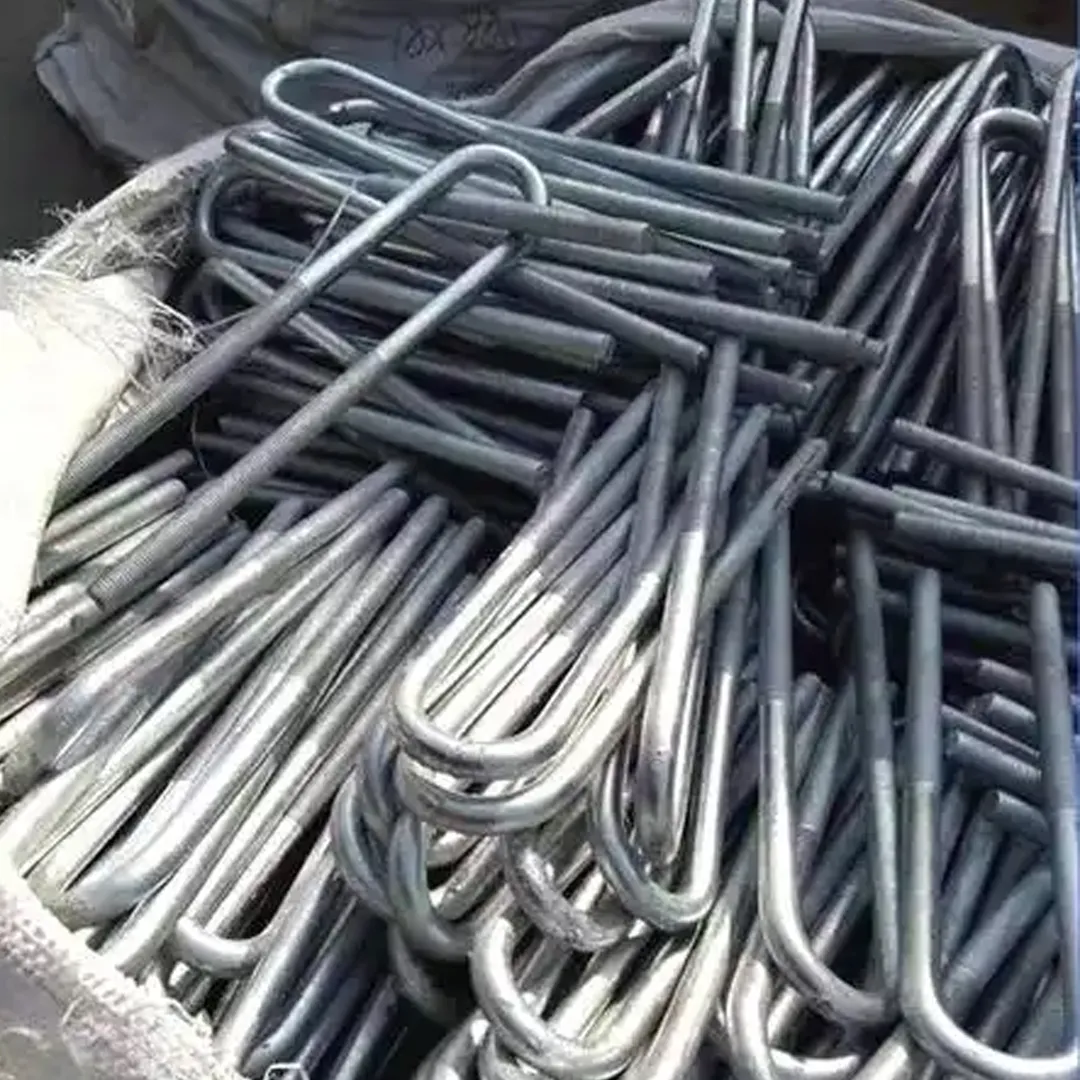

태양광 랙용 U-볼트

그만큼태양광 랙용 U-볼트태양광 설치 구조물에 사용되는 강관, 관형 지지대, 크로스 빔을 연결하기 위해 개발된 특수 체결 부품입니다. 평평한 접촉 표면을 통해 구성 요소를 고정하는 표준 볼트와 달리 U-볼트는 파이프의 외부 직경을 감싸서 보다 균형 있고 안전한 연결을 만듭니다.

이 디자인은 패스너와 파이프 사이의 접촉 면적을 늘리는 동시에 연결 전체에 걸쳐 하중 분산을 개선합니다. 결과적으로 어셈블리는 진동, 바람으로 인한 움직임 및 장기적인 구조적 피로에 대한 저항력이 더욱 높아집니다.

이 제품은 지상 설치형 태양광 발전소, 옥상 태양광 발전 시스템, 태양열 간이 차고, 농업용 PV 구조물 및 파이프 안정성이 중요한 다양한 강철 지지 프레임워크에 널리 사용됩니다.

구조적 신뢰성을 위한 고강도 소재

모든 U-볼트는 프리미엄을 사용하여 제조됩니다.Q255B(S235JR) 탄소강, 우수한 인장 강도, 연성 및 반복 하중에 대한 저항성을 제공합니다.

혹독한 실외 환경을 견딜 수 있도록 표면을 다음 중 하나로 마감할 수 있습니다.용융 아연 도금또는ZAM(아연-알루미늄-마그네슘) 코팅, 습기, 자외선, 염수 분무 및 대기 부식에 대한 내구성있는 보호 층을 형성합니다.

이러한 부식 방지 코팅은 장기간 체결 성능을 유지하는 동시에 광전지 시스템의 서비스 수명 전체에 걸쳐 유지 관리 요구 사항을 줄이는 데 도움이 됩니다.

일관된 성능을 위한 정밀 제조

각 U-볼트는 자동 굽힘, 정밀 나사 롤링, 치수 검사 및 표면 처리를 결합한 완벽하게 제어되는 제조 공정을 통해 생산됩니다.

기존 나사 절삭과 비교하여 압연 나사는 강철의 연속적인 입자 구조를 유지하여 피로 저항이 향상되고 설치 중 너트와의 원활한 결합을 제공합니다.

일관된 제품 품질을 보장하기 위해 모든 생산 배치는 다음에 대한 검사를 받습니다.

- 전체 치수

- 파이프 굽힘 반경

- 스레드 정확도

- 표면 코팅 품질

- 클램핑 일관성

이 표준화된 생산 프로세스는 대규모 태양광 프로젝트 전반에 걸쳐 탁월한 호환성과 안정적인 설치를 보장합니다.

다양한 장착 시스템을 위한 맞춤형 솔루션

광전지 장착 시스템은 구조적 구성이 다양하기 때문에 Energet Solar는 포괄적인 서비스를 제공합니다.OEM 및 ODM 맞춤형 서비스.

사용 가능한 사용자 정의에는 다음이 포함됩니다.

- 파이프 직경 호환성

- U-볼트 길이

- 스레드 사양

- 강철 직경

- 아연 도금 두께

- ZAM 코팅 옵션

- 특수 굽힘 반경

- 포장 요구사항

우리 엔지니어링 팀은 구조 도면, 하중 조건 및 프로젝트 요구 사항을 기반으로 적합한 사양을 추천할 수 있습니다.

기술 사양

공학 원리

U-볼트가 관형 구조에서 더 나은 성능을 발휘하는 이유

제한된 접촉점을 통해서만 힘을 가하는 플랫 패스너와 달리 U-볼트는 파이프를 둘러싸고 클램핑 하중을 훨씬 더 넓은 표면적으로 분산시킵니다.

이 구성은 보다 균일한 접촉 압력을 생성하여 시간이 지남에 따라 파이프를 변형하거나 연결을 느슨하게 할 수 있는 국부적인 응력 집중을 줄이는 데 도움이 됩니다.

지속적인 풍하중과 열팽창에 노출되는 태양광 구조물의 경우 이러한 균형 잡힌 힘 분포는 구조적 안정성을 높이고 유지 관리 요구 사항을 낮추는 데 기여합니다.

클램핑력이 유지되는 방법

올바르게 설치된 U-볼트는 너트를 조일 때 예압을 생성합니다. 이 예압은 파이프와 지지 구조 사이에 충분한 마찰을 생성하여 정상 작동 중에 원치 않는 움직임을 방지합니다.

바람, 진동 및 온도 변화가 태양광 장착 시스템에 반복적으로 작용하므로 연결 무결성을 유지하려면 일관된 예압을 유지하는 것이 필수적입니다.

이러한 이유로 적절한 볼트 크기 선택, 정확한 나사 결합 및 제어된 조임 토크는 모두 장기적인 성능에 영향을 미치는 중요한 요소입니다.

제품 응용

지상 태양광 발전소

높은 구조적 강도와 장기 내구성이 요구되는 유틸리티 규모의 태양광 발전 프로젝트에서 원형 강관 및 구조 부재를 고정하는 데 사용됩니다.

옥상 태양광 발전 시스템

바람의 진동과 열팽창으로 인한 움직임을 줄이면서 관형 지지대와 장착 프레임 사이를 안정적으로 고정합니다.

태양열 간이 차고 구조

주차 캐노피 프레임워크 전반에 걸쳐 안정적인 파이프 고정을 보장하고 차량 적재 및 실외 환경 조건에서 구조적 강성을 유지합니다.

철강 구조물 프로젝트

산업용 건물, 창고, 농업 시설 및 내구성 있는 파이프 고정 솔루션이 필요한 다양한 강철 프레임워크 응용 분야에 적합합니다.

농업 및 농촌 PV 시스템

온실 태양광 시스템, 가축 보호소, 관개 시설 및 관형 강철 지지대를 사용하는 기타 농업 구조물에 이상적입니다.

프로젝트에 적합한 U-볼트 선택

올바른 U-볼트를 선택하는 것은 광전지 장착 시스템의 구조적 성능에 매우 중요합니다. 엔지니어는 볼트 직경만으로 선택하기보다는 여러 가지 설치 및 환경 요인을 평가하여 장기적인 신뢰성을 보장해야 합니다.

파이프 직경 일치

U-볼트의 내부 반경은 파이프의 외부 직경과 밀접하게 일치해야 합니다.

너무 큰 U-볼트는 조임력을 감소시키고 바람에 의한 진동 하에서 움직일 수 있는 반면, 작은 크기의 U-볼트는 설치를 어렵게 만들고 패스너와 파이프 모두에 과도한 응력을 유발할 수 있습니다.

적절한 강도를 선택하세요

서로 다른 연결점은 서로 다른 구조적 하중을 전달합니다.

기본 하중 지지 부재는 일반적으로 더 큰 볼트 직경과 고강도 재료가 필요한 반면, 보조 지지 부재는 표준 사양을 사용할 수 있습니다. 적절한 선택은 안전성과 비용 효율성을 모두 향상시킵니다.

설치 환경 고려

환경 조건은 패스너 사용 수명에 큰 영향을 미칩니다.

용융 아연 도금U-볼트는 대부분의 내륙 태양광 프로젝트에 적합합니다.

ZAM 코팅U-볼트는 장기간 노출로 인해 부식이 가속화되는 해안, 습도가 높은 환경 또는 염분 환경에 향상된 내식성을 제공합니다.

스레드 호환성 확인

너트, 와셔 및 스레드 사양이 선택한 U-볼트와 완전히 호환되는지 확인하십시오. 적절하게 일치하면 예압 일관성이 향상되고 설치 중 스레드 손상 위험이 줄어듭니다.

설치 모범 사례

장기적인 구조적 안정성을 유지하려면 올바른 설치가 필수적입니다.

설치하기 전에 U-볼트가 파이프 직경에 맞는지, 모든 접촉 표면이 깨끗하고 잔해가 없는지 확인하십시오. 균형 잡힌 클램핑 압력을 얻으려면 파이프 주위에 U-볼트를 대칭으로 배치하십시오.

조일 때 한쪽을 먼저 완전히 조이는 대신 두 너트를 번갈아 가며 조이십시오. 이는 예압을 균등하게 분배하는 데 도움이 되며 파이프의 고르지 않은 하중이나 뒤틀림을 방지합니다.

태양광 발전 구조물이 초기 작동 조건을 거친 후에는 정기적인 토크 검사를 통해 연결이 안전하게 유지되는지 확인하는 것이 좋습니다.

일반적인 설치 실수

아무리 고품질 패스너라도 잘못 설치하면 실패할 수 있습니다. 일반적인 실수를 이해하면 유지 관리 비용을 줄이고 태양광 장착 시스템의 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.

엔지니어링 고려 사항

예압 이해

U-볼트를 조이는 주요 목적은 단순히 두 구성 요소를 결합하는 것이 아니라 예압을 생성하는 것입니다.

충분한 예압은 파이프와 지지 구조 사이에 마찰을 발생시켜 풍하중, 장비 진동 또는 열팽창으로 인한 움직임을 방지합니다. 설비의 서비스 수명 전체에 걸쳐 이러한 예압을 유지하는 것은 연결 신뢰성에 영향을 미치는 주요 요소 중 하나입니다.

태양광 설치 시스템의 부하 전달

광전지 구조에서 U-볼트는 정적 하중과 동적 하중의 조합을 받습니다.

일반적인 로딩 조건은 다음과 같습니다:

- 태양광 어레이에 작용하는 바람의 양력

- 추운 기후에 쌓인 눈

- 철부재의 열팽창 및 수축

- 환경 변화로 인한 일상적인 진동

- 점검 및 서비스 중 유지보수 부하

올바른 U-볼트 사양을 선택하면 이러한 하중을 장착 구조 전체에 안전하게 분산시키는 데 도움이 됩니다.

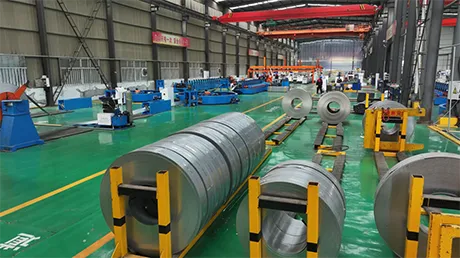

제조 및 품질 관리

수천 개의 고정 장치가 설치되는 대규모 태양광 프로젝트에서는 제품 일관성이 필수적입니다.

Energet Solar에서는 모든 생산 배치가 표준화된 품질 관리 프로세스를 따라 치수 정확성과 안정적인 기계적 성능을 보장합니다.

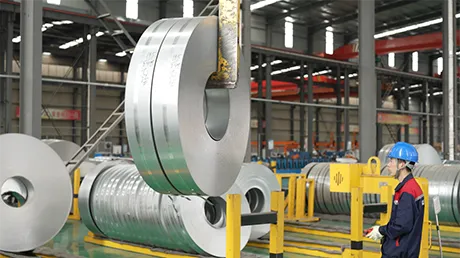

원자재 검증

들어오는 모든 철강 재료는 생산이 시작되기 전에 재료 등급, 화학적 조성 및 기계적 특성을 확인하기 위해 검사됩니다.

정밀성형

자동 벤딩 장비는 모든 생산 배치에서 일관된 벤딩 반경과 치수 정확도를 보장합니다.

스레드 검사

롤링된 나사산의 프로파일 정확성, 원활한 맞물림 및 치수 일관성을 검사하여 안정적인 설치를 보장합니다.

표면 보호

장기적인 내식성을 보장하기 위해 아연 도금 또는 ZAM 처리 후 각 배치의 코팅 품질과 표면 무결성을 검사합니다.

최종 품질 검사

완성된 제품은 출하 전 치수 확인, 실 검사, 육안 검사, 포장 검사 등 종합적인 검사를 거칩니다.

실제 적용 사례

중동의 유틸리티 규모 태양광 발전소

고온 사막 환경에 위치한 60MW 지상 설치형 태양광 프로젝트의 경우 Energet Solar는 주 파이프 연결용 용융 아연 도금 U-볼트를 공급했습니다.

강렬한 UV 방사선에 장기간 노출되고 낮과 밤의 온도 변화가 심함에도 불구하고 패스너는 장시간 작동 후에도 눈에 띄는 느슨해짐이나 코팅 저하 없이 안정적인 클램핑 성능을 유지했습니다.

동남아시아 해안 옥상 PV 프로젝트

35MW 옥상 태양광 발전 설치에는 염분 함유 공기와 높은 습도에 대한 지속적인 노출로 인해 향상된 부식 방지 기능이 필요했습니다.

이러한 조건을 해결하기 위해 맞춤형 ZAM 코팅 U-볼트가 프로젝트별 치수와 함께 제공되었습니다. 내부식성이 향상되어 유지보수 빈도가 줄어들고 장기간 실외 작동 시 안정적인 구조 성능을 제공합니다.

Energet Solar를 선택하는 이유

올바른 패스너 공급업체를 선택하는 것은 올바른 패스너를 선택하는 것만큼 중요합니다.

Energet Solar는 제조 경험, 엔지니어링 지원 및 엄격한 품질 관리를 결합하여 전 세계 광전지 프로젝트에 안정적인 고정 솔루션을 제공합니다.

우리의 장점은 다음과 같습니다:

- 태양광 실장 시스템 전문 제조업체

- 안정적인 제품 일관성을 위한 자동화된 생산

- OEM 및 ODM 맞춤형 서비스

- 고강도 탄소강 소재

- 용융 아연도금 및 ZAM 코팅 옵션

- 엄격한 치수 및 품질 검사

- 빠른 생산과 안정적인 글로벌 배송

- 엔지니어링 프로젝트에 대한 기술 지원

자주 묻는 질문

U-Bolt 치수를 맞춤 설정할 수 있나요?

예. 우리는 파이프 직경, 볼트 길이, 나사 사양, 재료 및 코팅 요구 사항을 기반으로 맞춤형 U-볼트를 제조합니다.

해안 환경에는 어떤 코팅이 더 좋나요?

ZAM 코팅일반적으로 염수 분무 및 대기 부식에 대한 저항력이 향상되므로 해안 및 습도가 높은 지역에 권장됩니다.

올바른 U-볼트 크기를 어떻게 결정합니까?

U-볼트는 구조적 하중, 설치 간격 및 필요한 조임력을 고려하면서 파이프의 외경과 일치해야 합니다.

어울리는 너트와 와셔가 포함되어 있습니까?

고객 요구 사항에 따라 완전한 고정 키트의 일부로 제공될 수 있습니다.

이 U-볼트를 사각 튜브에 사용할 수 있습니까?

예. 우리는 원형 및 사각형 강철 튜브 응용 분야 모두에 적합한 맞춤형 굽힘 치수를 제공합니다.

귀하의 제품은 어떤 표준을 따르나요?

당사의 제품은 관련 국제 태양광 구조 요구 사항에 따라 제조되며 엄격한 품질 관리 시스템에 따라 생산됩니다.

엔지니어링 지원을 제공합니까?

예. 당사의 엔지니어링 팀은 다양한 광전지 장착 시스템에 대한 제품 선택, 도면 검토, 사용자 정의 및 기술 권장 사항을 지원할 수 있습니다.

배송 전에 어떤 검사가 이루어지나요?

각 배치마다 치수 검사, 실 검증, 표면 코팅 검사, 외관 검사, 포장 검사를 거쳐 납품 전 일관된 품질을 보장합니다.
